BNR32 バルクヘッド 製作販売開始!

BNR32 バルクヘッド 製作販売開始!

今回製作した製品のご紹介をさせて頂きます。

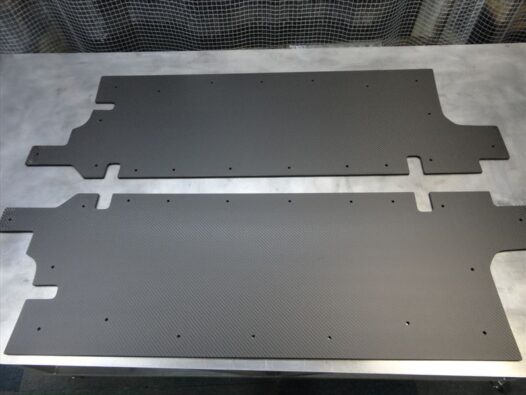

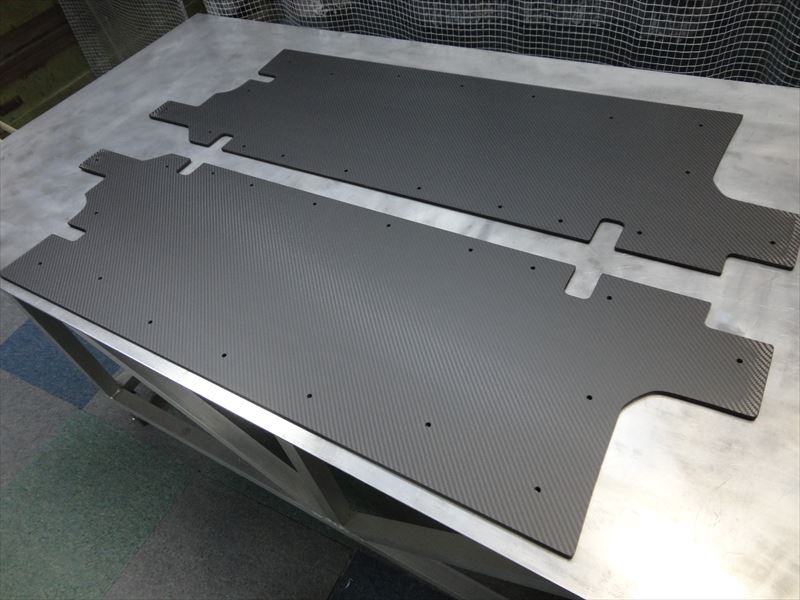

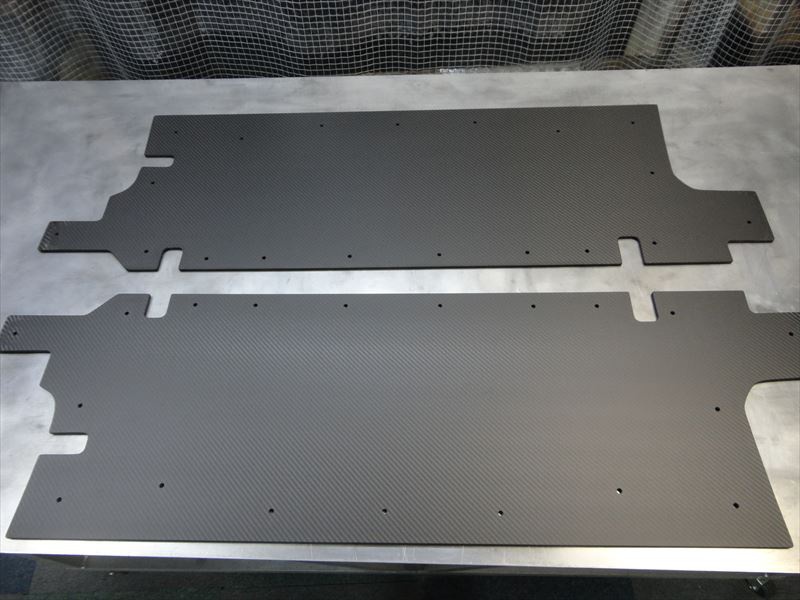

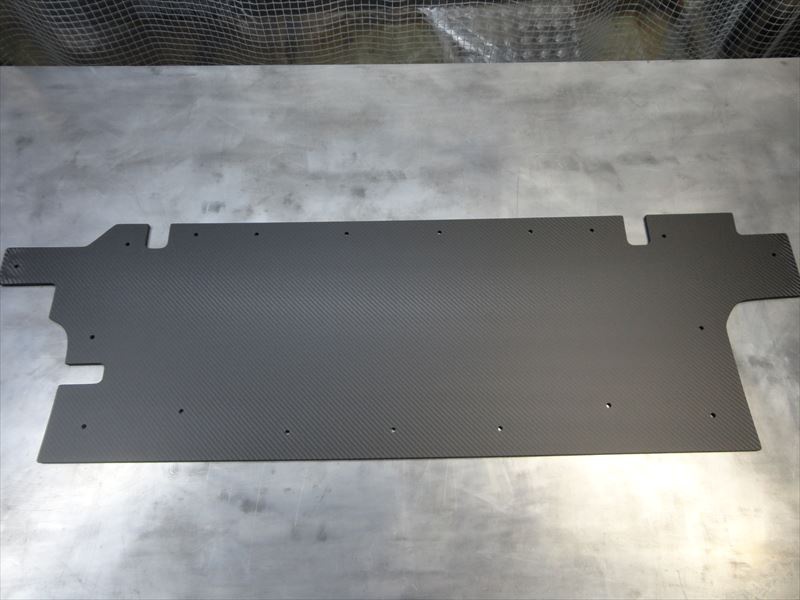

今回製作致しましたのはBNR32用リアバルクヘッドとなります。

以前よりパーツとして製作しようと考えていた製品で、GTR専門店と協力して製作致しました。

金属に比べ圧倒的軽さ運転時の操縦性を向上させる為に製作を今回させて頂きました。

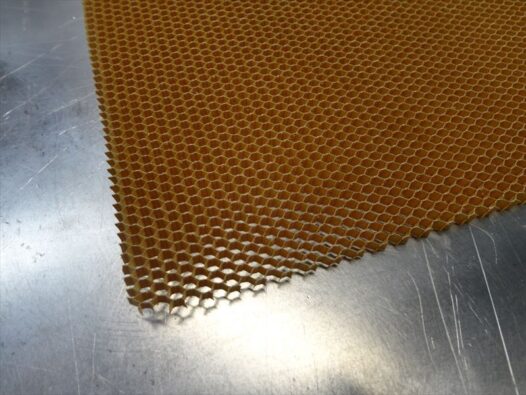

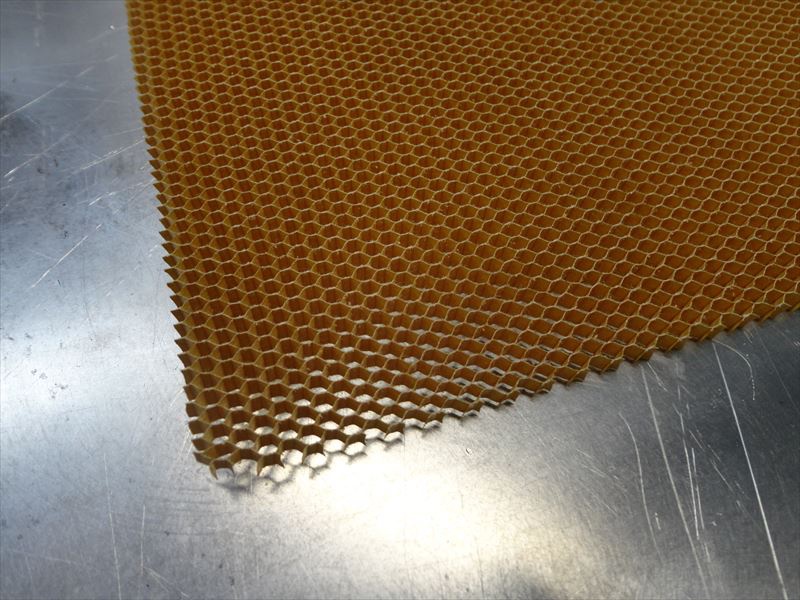

材料にはアラミド繊維ハニカム通常はフェノール樹脂で含浸したペーパーハニカムを使用していましたが、製品の剛性、軽量化を考えレースで使用されるアラミド繊維ハニカム(別名ノーメックス)を使用する事により捻じり剛性を向上させました。

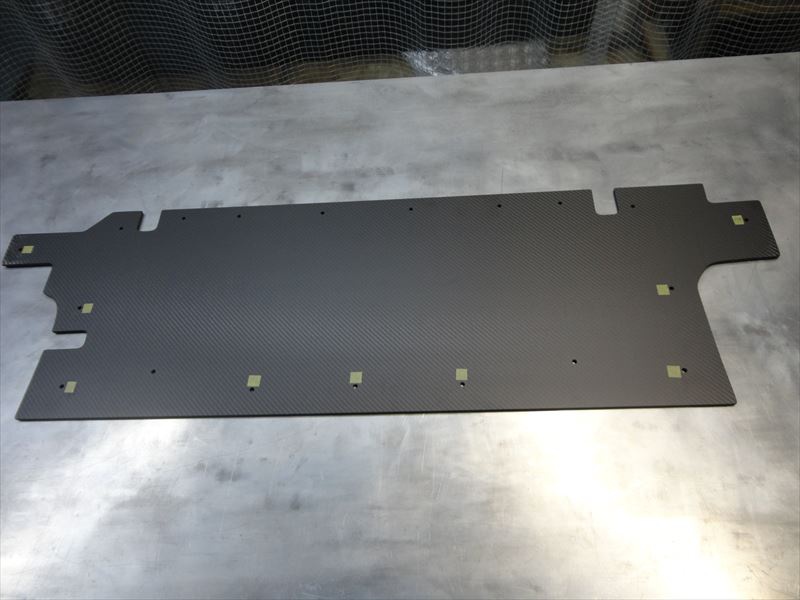

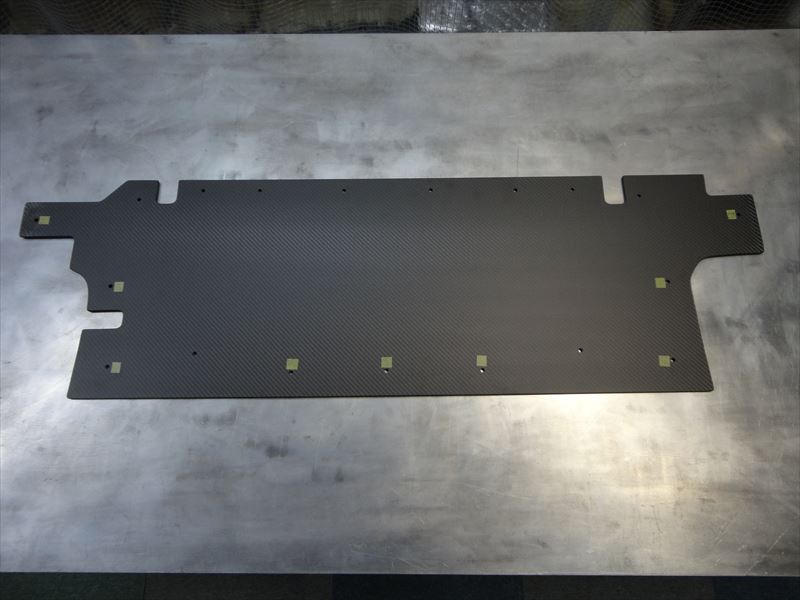

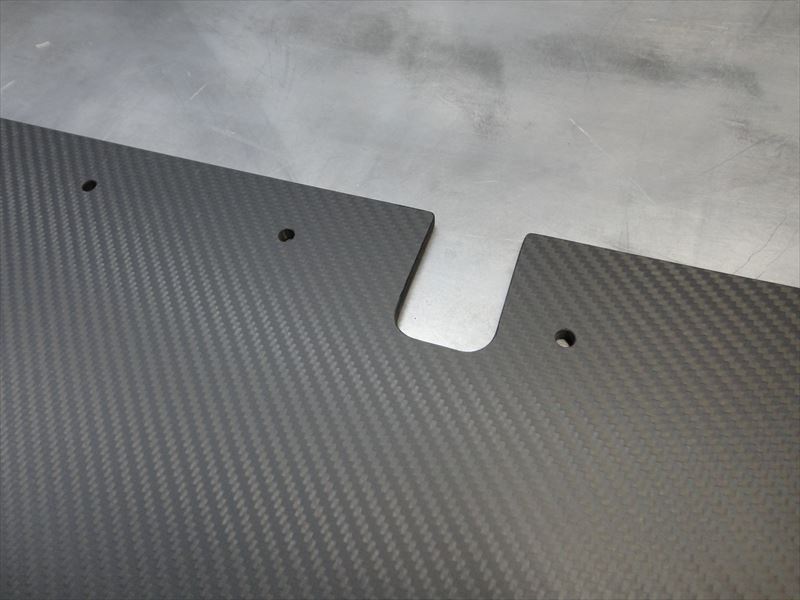

画像でバルクヘッドに空いている穴は6,5㎜で空けており、ボルト締め付けて取り付け出来るよう穴の部分はすべてエポキシ樹脂8052にて充填しております。

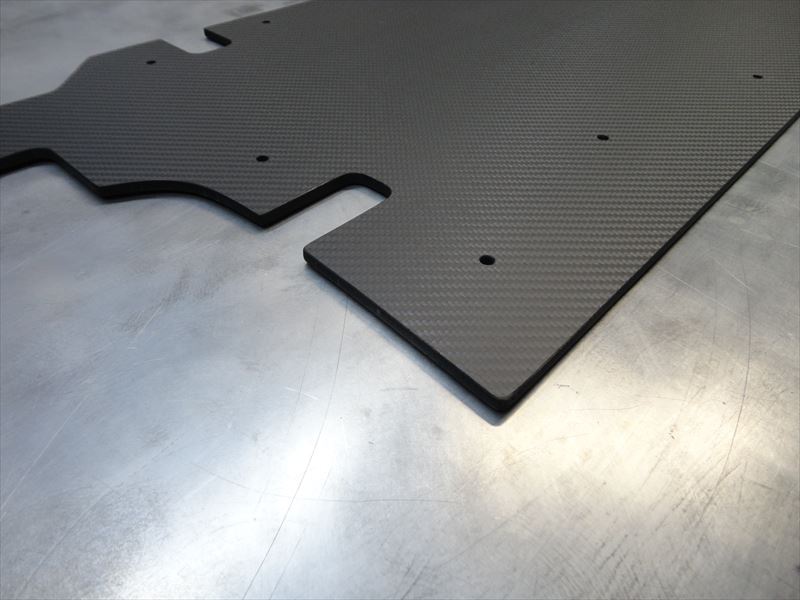

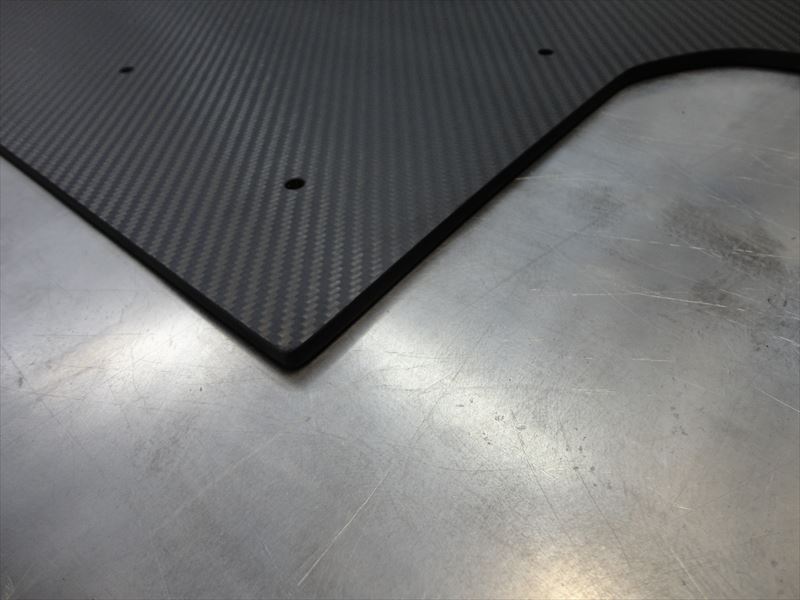

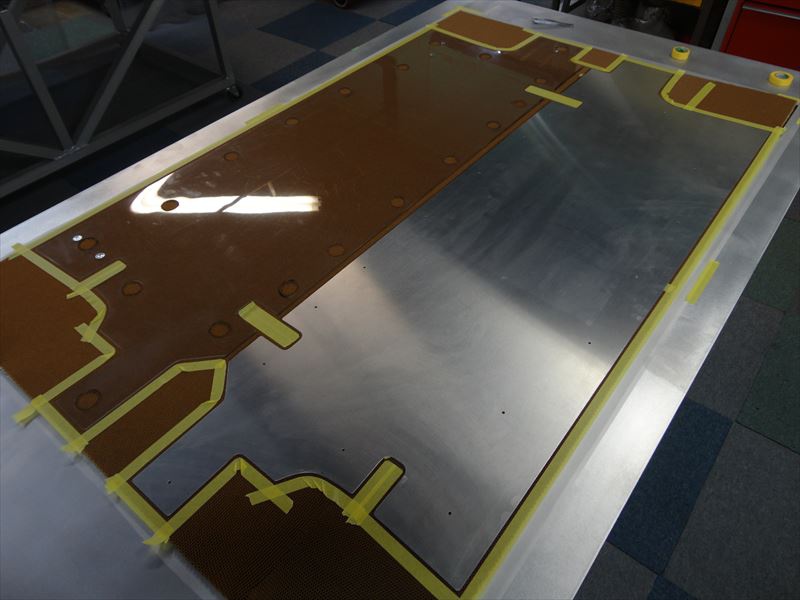

製品の末端処理はカーボン積層時にバルクヘッドのカット位置に合わせエポキシ樹脂8052を充填し末端強度を確保致しました。

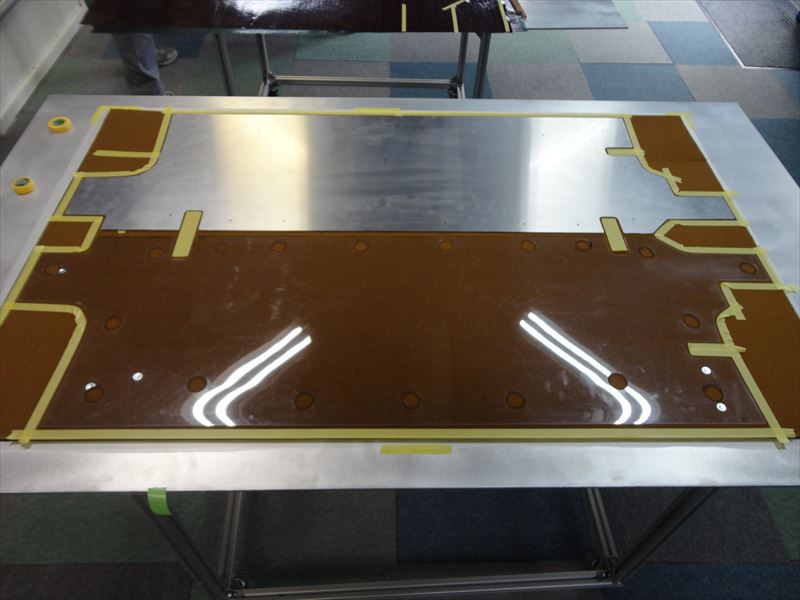

製作にあたりオートクレーブにて3,5㎪の圧力を掛け製作しております。

取り付けになりますが、元にある穴位置を拡張しナットサート(ネジ部分6㎜タイプ)を使用致しました。お客様の仕様によりフローティングナットにして頂くことも可能ですので、お気軽にお問い合わせください。当社にて現物のリアバルクヘッドがございますのでご購入をお考えでしたら直接製品のご確認いただく事も可能ですのでお問い合わせください。

BNR32リアバルクヘッド仕様

  • 厚さ6.5㎜(3Kカーボン、一方向性繊維UD45°、-45°使用、アラミド繊維ハニカム使用)
  • 重量 約1,69㎏(末端処理の重量を含め)
  • 定価価格 ¥235,000(税別、梱包送料別途)
